Kryogenní kulový ventil (s čepem/plovoucím typem)

Guocheng Valve Group Co.,LTD. je jedním z předních čínských výrobců KRYOGENNÍCH KULOVÝCH VENTILŮ, vítejte ve velkoobchodním prodeji levných KRYOGENNÍCH KULOVÝCH VENTILŮ z naší továrny.

KRYOGENNÍ KULOVÝ VENTIL

POUŽITÍ
Kryogenní kulový ventil se používá k uzavření nebo připojení médií v různých potrubích třídy 150 až 1500. Ventily vyrobené z různých materiálů jsou vhodné pro různá média a různé teploty. Nejnižší provozní teplota je -196 °C. Mezi provozní režimy patří ruční ovládání, šnekový a šnekový převod, pneumatický provoz a elektrický provoz. Připojovací konce mohou být přírubové nebo svařované.

PRODUKTOVÁ ŘADA
Kryogenní kulové kohouty se dělí na kryogenní plovoucí kulové kohouty a kryogenní kulové kohouty s čepem. Informace o sortimentu, stavebních rozměrech, rozměrech připojovacích přírub atd. naleznete v údajích o plovoucích kulových kohoutech a kulových kohoutech s čepem. U kulových kohoutů s teplotou vyšší než -50 °C není konstrukce s dlouhým hrdlem navržena. U kulových kohoutů s teplotou nižší než -50 °C se délka hrdla obvykle navrhuje podle standardních požadavků nebo podle požadavků uživatele.

KONSTRUKČNÍ PRVKY

Kryogenní kulový ventil se používá pro provozní podmínky za nízkých teplot, zejména pro nebezpečná média, jako je zemní plyn. Naše společnost má bohaté zkušenosti s návrhem, výrobou, testováním a kontrolou kryogenních kulových ventilů.

Výběr materiálu

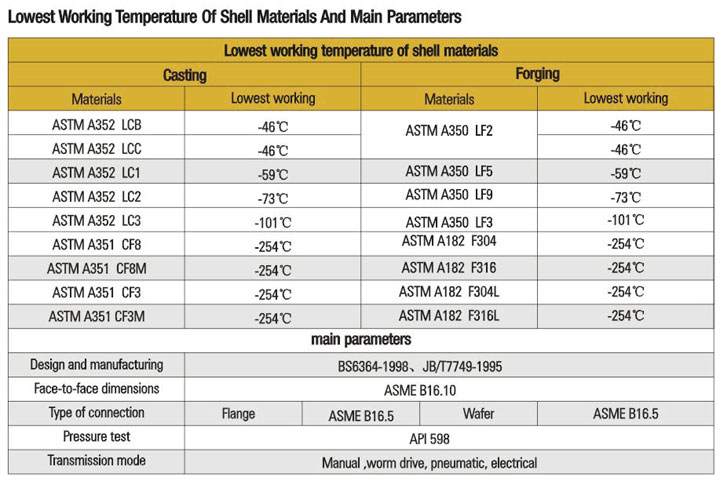

Běžná ocel vykazuje za nízkých teplot nízkoteplotní křehkost. Proto je pro konstrukci a výrobu klíčové vybrat vhodné materiály tělesa podle nejnižší provozní teploty kryogenního kulového kohoutu. V následující tabulce naleznete nejnižší provozní teploty materiálů tělesa. Nízkoteplotní materiály musí být podrobeny rázové zkoušce za nízkých teplot podle standardních požadavků. U ventilů s provozní teplotou nižší než -100 °C musí být těleso, víko a vřeteno po hrubém obrábění podrobeny kryogennímu ošetření. Těsnicí plocha koule a sedla by měla být podrobena kryogennímu ošetření stříkáním/navařováním z legované oceli. Poté se provede broušení a montáž, aby se zajistila přizpůsobivost materiálů nízkým teplotám. Kromě toho musí být těsnicí kroužek, těsnění, šroub a matice vyrobeny z materiálů vhodných pro provozní podmínky při nízkých teplotách.

Konstrukční návrh a obrábění a výrobní prvky

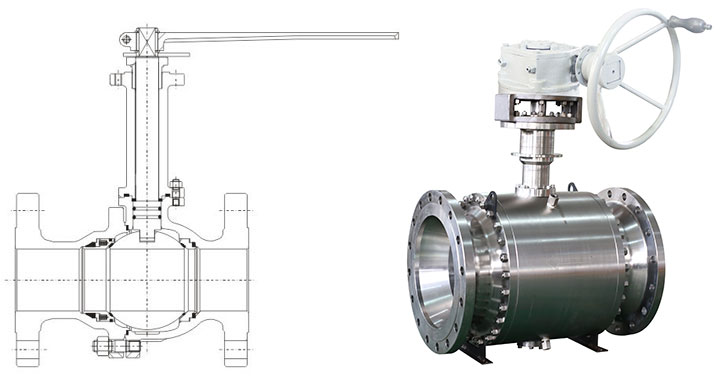

Podle standardních požadavků mají kulové kohouty s teplotou nižší než -50 °C obecně konstrukci s dlouhým hrdlem, aby se zlepšila teplota u těsnění a zajistilo spolehlivé utěsnění vřetene. Délka hrdla se obvykle navrhuje podle standardních požadavků nebo podle kontaktních požadavků, pokud mají uživatelé speciální požadavky.
U ventilů používaných pro nízkoteplotní média platí, že když je ventil v uzavřené poloze, nízkoteplotní kapalina nacházející se ve střední dutině ventilu se s rostoucí teplotou zplyňuje, což způsobuje rychlé zvětšení objemu a vede k abnormálnímu nárůstu tlaku ve střední dutině, nebo dokonce k poškození ventilu, pokud je to závažné. Kulový ventil je vybaven funkcí automatického odlehčení tlaku ve střední dutině. V případě abnormálního nárůstu tlaku ve střední dutině médium ve střední dutině vlastní silou překoná účinek předpětí pružiny a vytlačí sedlo z koule, čímž dojde k automatickému odlehčení tlaku a zajistí tak bezpečnost ventilu.

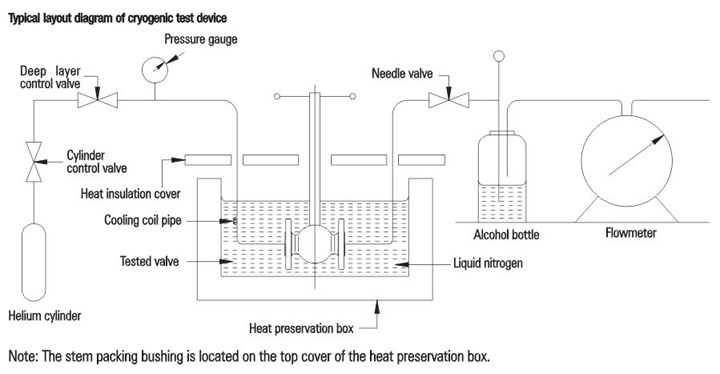

Dle smluvních požadavků lze provést kryogenní zkoušku za účelem ověření provozního momentu, těsnicího výkonu a dalších ukazatelů za nízkých teplot.
Části ventilu byly podrobeny kryogennímu zpracování, aby byla zajištěna stabilita tvaru a velikosti dílů za nízkých teplot.
